數控金切機床的高速主軸系統，顧名思義是具有高回轉速度，但這并無嚴格的界限。對作為高速切削機床代表的加工中心和數控銑床而言，般是指轉速≥10,000r/min的主軸系統，并相應具有高的角加(減)速度，以實現主軸的瞬時升降速與起停。為適應制造業對機床加工精度愈來愈高的要求，高速切削主軸還應有較高的回轉精度，通常要求主軸的徑向跳動小于1或2μm，軸向竄動小于1μm。此外，主軸也要有足夠的靜、動剛度，以承受定的切削負荷和保持高的回轉精度。
  

  傳統的主軸系統包含皮帶、齒輪等中間傳動環節，不僅轉動慣量大，難于實現高的角加(減)速度，而且高速時也難于解決中間傳動環節出現的振動和噪聲。因此，現在的高速主軸系統大多是把電動機與主軸“合二而”、將傳動鏈縮短為零的電主軸單元，結構上基本是把主電動機置于主軸前后軸承之間。這樣的電主軸，軸向尺寸較短，結構緊湊，主軸剛度高，出力較大。

  
  現在，也有少數高速輕切削銑床，使用將主電機置于主軸后軸承之后的電主軸。這種結構的電主軸軸向尺寸長，但可改進散熱條件。此外，某些主軸轉速在10000r/min至15000r/min的加工中心和銑床，不是采用電主軸而是通過薄膜式之類的聯軸節，將主電動機與主軸直接連接，從而省去主軸冷卻系統。不過，此方式既增加了轉動慣量，影響角加(減)速度，而且兩者直連后的非直線性又會引起振動(轉速愈高對直線性的調準要求也愈高)，故不宜用于主軸轉速更高的機床。
  
  當前的高速電主軸，幾乎都是內置異步交流感應電動機。異步型電主軸的優點是結構較簡單，制造工藝相對成熟和安裝方便，別是可以更大限度地減弱磁場，易于實現高速化。此種主軸電機也正在進步改進，比如日本三菱電機公司近開發出可減少電損耗和縮短定子長度的高速、高率內置感應主軸電動機。
  
  近，外正研討在電主軸中內置交流永磁同步電動機的問題。與異步感應電動機相比，永磁同步電動機有如下優點：用永磁材料制造的轉子在工作過程中不發熱，解決了目前內置的異步感應電動機轉子發熱且難于充分冷卻的問題；功率密度大，工作率高，即可用較小的尺寸得到較大的功率和扭矩；低速性能好，易于實現精密控制等。然而，永磁同步電動機也有其弱點，那就是功率容量有限，弱磁困難，不利于實現高速化。故迄今為止，只有個別機床公司有內置永磁同步電動機的電主軸在展會上亮相，而業化的電主軸制造廠尚沒有此種產品出售。有不少人認為，對在弱磁場運行的高轉速電主軸，似乎用異步感應電動機驅動更為合適。
  
  高速主軸用的軸承
  
  數控金切機床高速主軸的性能，在相當程度上取決于主軸軸承及其潤滑。滾動軸承由于剛度好、精度可以制造得較高、承載能力強和結構相對簡單，不僅是般切削機床主軸的，也受到高速切削機床的青睞。從高速性的角度看，滾動軸承中角接觸球軸承，圓柱滾子軸承次之，圓錐滾子軸承差。
  

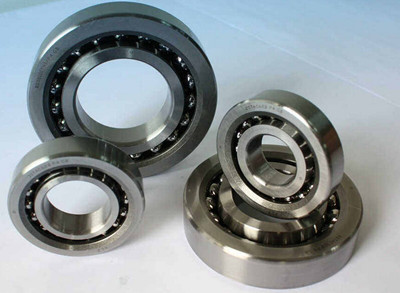

  角接觸球軸承的球(即滾珠)既公轉又自轉，會產生離心力Fc和陀螺力矩Mg。隨著主軸轉速的增加，離心力Fc和陀螺力矩Mg也會急劇加大，使軸承產生很大的接觸應力，從而導致軸承摩擦加劇、溫升增高、精度下降和壽命縮短。因此，要提高這種軸承的高速性能，就應想方設法抑制其Fc和Mg的增加。從角接觸球軸承Fc和Mg的計算公式得知，減少球材料的密度、球的直徑和球的接觸角都有利于減少Fc和Mg，所以現在高速主軸多使用接觸角為15°或20°的小球徑軸承?？墒?，球徑不能減小過多，基本上只能是標準系列球徑的70%，以免削弱軸承的剛度，更關鍵的還是要在球的材料上尋求改進。

  
  與GCr15軸承鋼相比，氮化矽(Si3N4)陶瓷密度僅為它的41%，用氮化矽制作的球要輕得多，自然在高速回轉時所產生的離心力和陀螺力矩也要小得多。與此同時，氮化矽陶瓷的彈性模量和硬度是軸承鋼的1.5倍和2.3倍，而熱膨脹系數僅為軸承鋼的25%，這既可提高軸承的剛度和壽命，又使軸承的配合間隙在不同溫升條件下變化小，工作可靠，加之陶瓷耐高溫且不與金屬發生粘咬，顯然用氮化矽陶瓷制作球體更適合進行高速回轉。實踐表明，陶瓷球角接觸球軸承與相應的鋼球軸承相比速度能提高25%~35%，不過價格也要高些。
  
  外將內外圈為鋼、滾動體為陶瓷的軸承統稱為混合軸承。目前混合軸承又有新發展：是陶瓷材料已用于制作圓柱滾子軸承的滾子，市場上出現了陶瓷圓柱混合軸承；二是用不銹鋼(比如FAG公司用氮化不銹鋼Crodinur30)代替軸承鋼制作軸承的內外圈別是內圈，由于不銹鋼的熱膨脹系數比軸承鋼小20%，自然在高速回轉時，因內圈熱膨脹所造成的接觸應力增大趨勢會受到抑制。
  
  高速電主軸滾動軸承的配置形式有多種，但比較典型的是前、后軸承呈“O”型布局的兩對角接觸球軸承。由于后軸承也是角接觸球軸承，一般要設置滾珠套以便讓后軸承能沿殼體軸向移動，使得主軸受熱后可自由向后方膨脹。般說來，角接觸球軸承需要在軸向有預加負荷才能正常工作，預加負荷愈大，軸承的剛度愈高但溫升也愈大。比較簡單的辦法是，根據電主軸的轉速范圍和所要承受的負載，選定個的固定預加負荷值；更好的辦法則是預加負荷能隨主軸轉速改變而調整，在高轉速時減小預加負荷，在低轉速時增加預加負荷。
